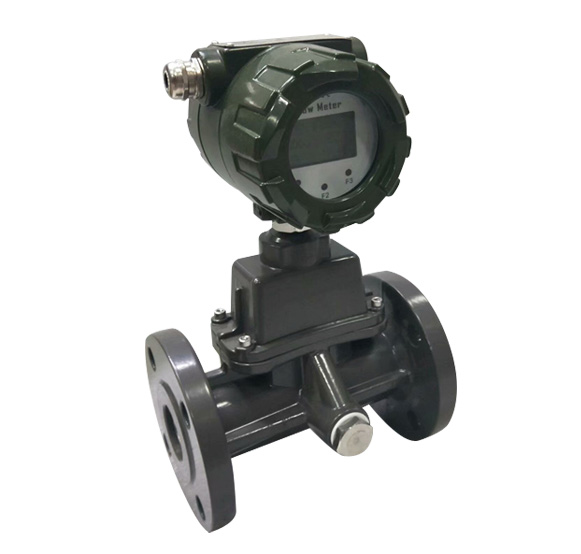

旋进漩涡流量计是我公司开发研制的具有国内领先水平的新型气体流量仪表。该流量计集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。 一、产品主要特点

 ● 无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护。

 ●采用16位电脑芯片，集成度高，体积小，性能好，整机功能强。

 ●流量计集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正。

 ●采用双检测技术可有效的提高检测信号强度，并抑制由管线振动引起的干扰。

 ●采用国内领先的智能抗震技术，有效的抑制了振动和压力波动造成的干扰信号。

 ●采用汉子点阵显示屏，显示位数多，读数直观方便，可直接现实工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等   参数。

 ●采用EEPROM技术，参数设置方便，可永久保存，并可保存最长达一年的历史数据。

 ●转换器可输出脉冲、4-20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km。

 ●多物理量参数报警输出，可由用户任选其中之一。

 ●整机功耗低，可用内电池供电，也可外界电源。

 ●多种材质，可测量特殊气体，如紫铜测量氯气。

 二、工作原理

      流量传感器的流通剖面类似文丘利管的型线。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，最后在液晶显示屏上显示出测量结果（瞬时流量、累计流量及温度、压力数据）。

三、技术参数与功能

3.2 标准状态条件：P=101.325KPa，T=293.15K

     3.3 使用条件：

     环境温度：-30°C～+65°C      相对湿度：5%～95%      介质温度：-20°C～+80°C      大气压力：86KPa～106KPa

    3.4电气性能指标

    3.4.1 工作电源：

    A.外电源：+24VDC±15%，纹波<5%,适用于4～20mA输出、脉冲输出、报警输出、RS-485、Hart等；

    B.内电源：1组3.6V锂电池（ER26500）,当电压低于3.0V时，出现欠压指示。

    3.4.2 整机功耗：

    A. 外电源：<2W；

    B. 内电源：平均功耗1mW，可连续使用两年以上。

    3.4.3 输出方式

    1）脉冲输出

    2）当量输出

    3）RS-485通信（光电隔离）

    4）4-20mA标准电流信号（光电隔离）

     与标准体积流量成正比，4mA对应0m³/h，20mA对应最大标准体积流量（该值可在一级菜单中进行设置），制式：两线制、三线制、四线制，流量计可根据所插电流模块自动识别，并正确输出。

  四、选型与安装

  4.1 流量计的选型

      在选型过程中应把握两条原则;即：一要保证生产安全，二要保证使用精度。为此必须落实三个选型参数，即近期和远期的最大、最小及常用流量（主要用于选定仪表公称通径）、被测介质的设计压力（主要用于选定仪表的公称压力等级）、实际工作压力（主要用于选定仪表压力传感器的压力等级）。

      a.当已知被测流量为工况体积流量时，可直接按表中的流量范围选取适配的公称通径；

      b.当已知被测流量为标况条件下的体积流量时，应先将标况体积流量QN换算为工况体积流量Qv，再按技术参数表中的流量范围选取相应的公称通径；

      c.当两种口径流量计均能覆盖最低和最高体积流量时，在压损允许下，应尽量选小口径；

      d.勿使实际最小流量Qmin低于所选公称通径流量计的流量下限；

      e.流量范围、公称压力有特殊要求时可协议订货。

 4.2流量计安装要求

 4.2.1 安装

   流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。对于新安装或检修后的管道务必进行清扫，去除管道中的杂物后方能安装流量计。流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所；流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合；流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日暴晒影响流量计使用寿命；流量计可任意角度安装，流体的流向应与流量计上标识的流向一致；在管道施工中，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂；流量计应与管道同轴安装，并防止密封片和黄油进入管道内腔；采用外电源时，流量计必须有可靠接地，不得与强电系统共用地线，在管道安装或检修时，不得把电焊系统的地线与流量计搭接。

4.2.2直管段要求
